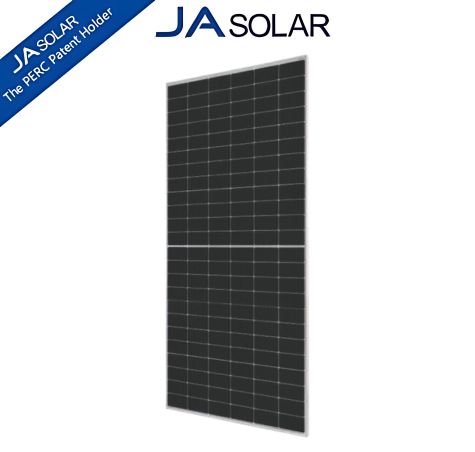

Tấm pin mặt trời JA Solar JAM72S30-535/MR thương hiệu JA SOLAR tại Việt Nam - là nhà cung cấp
tấm pin năng lượng mặt trời lớn thứ 2 thế giới.
Được lắp ráp với các cell PERC 11BB, cấu tạo chia đôi cell bằng
laser của các mô-đun mang lại lợi thế về công suất đầu ra cao hơn, hiệu suất phụ
thuộc vào nhiệt độ tốt hơn ngay cả khi tấm pin bị che khuất một phần ánh nắng,
giảm nguy cơ điểm nóng cũng như tăng cường khả năng chịu tải cơ học.
- Công suất đầu ra cao hơn
- Ít bóng hơn và tổn thất điện trở thấp hơn
- LCOE thấp hơn
- Khả năng chịu tải cơ học tốt hơn
Bảo hành:
- Sản phẩm được bảo hành 12 năm tại Việt Nam theo tiêu chuẩn
của hãng.
- Bảo hành đầu ra điện tuyến tính 25 năm.
Chứng chỉ toàn diện:
- IEC 61215, IEC 61730, UL 61215, UL 61730
- ISO 9001: 2015 Hệ thống quản lý chất lượng
- ISO 14001: 2015 Hệ thống quản lý môi trường
- ISO 45001: 2018 Quản lý an toàn và sức khỏe nghề nghiệp
- IEC TS 62941: 2016 Mô-đun quang điện trên mặt đất (PV)
Sơ đồ đầu nối
Hiệu suất
Thông số kỹ thuật
|
Loại Cell
|
Mono
|
|
Kích thước
|
2279 x 1134 x 35 mm
|
|
Kích thước tiết diện cáp
|
4mm2 (IEC) , 12 AWG(UL)
|
|
Cân nặng
|
28.6 kg
|
|
Số lượng Cell
|
144(6×24)
|
|
Hộp nối
|
IP68, 3 diodes
|
|
Kết nối
|
QC 4.10 (1000V)
QC 4.10-35 (1500V)
|
|
Chiều dài dây cáp
(Bao gồm cả kết nối)
|
Dọc: 300mm (+) / 400mm (-);
Ngang:1300mm (+) / 1300mm (-).
|
|
Quy cách đóng gói
|
31 tấm/Pallet, 620 tấm/ Container 40ft.
|
|
Thông số điện tại STC
|
|
|
Công suất định mức tối đa (Pmax) [W]
|
535 W
|
|
Điện áp hở mạch (Voc) [V]
|
49.45 V
|
|
Điện áp tại điểm công suất tối đa (Vmp) [V]
|
41.47 V
|
|
Dòng điện ngắn mạch (Isc) [A]
|
13.79 A
|
|
Dòng điện tại điểm công suất tối đa (Imp) [A]
|
12.90 A
|
|
Hiệu suất tối đa [%]
|
20.7 %
|
|
Sai số công suất
|
0~+5W
|
|
Hệ số nhiệt độ của Isc (α_Isc)
|
+0.045%℃
|
|
Hệ số nhiệt độ của Voc (β_Voc)
|
-0.275%/℃
|
|
Hệ số nhiệt độ của Pmax (γ_Pmax)
|
-0.350%/℃
|
|
STC
|
Bức xạ 1000W/m2, nhiệt độ Cell 25℃,
AM1.5G
|
|
Thông số điện tại NOCT
|
|
|
Công suất định mức tối đa (Pmax) [W]
|
405 W
|
|
Điện áp hở mạch (Voc) [V]
|
46.31 V
|
|
Điện áp tại điểm công suất tối đa (Vmp) [V]
|
38.78 V
|
|
Dòng điện ngắn mạch (Isc) [A]
|
11.05 A
|
|
Dòng điện tại điểm công suất tối đa (Imp) [A]
|
10.43 A
|
|
NOCT
|
Bức xạ 800W/m2, nhiệt độ môi trường 20℃,
tốc độ gió 1m/s, AM1.5G
|
|
Điều kiện hoạt động
|
|
|
Điện áp hệ thống tối đa
|
1000V/1500V DC
|
|
Nhiệt độ hoạt động
|
-40℃ ~ +85℃
|
|
Dòng cầu chì cực đại
|
25A
|
|
Khả năng chịu tĩnh tải, mặt trên
|
5400Pa (112lb/ft2)
|
|
Khả năng chịu tĩnh tải, mặt dưới
|
2400Pa (50lb/ft2)
|
|
Cấp an toàn
|
Cấp 2
|
|
Khả năng chống cháy
|
UL loại 1
|
|
Nhà máy sản xuất
|
JA Trung Quốc
|
|
