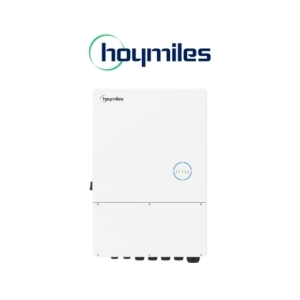

Dòng sản phẩm HYS-(8.0-10.0-12.0)LV-EUG2 là lựa chọn lý tưởng
cho các hộ gia đình, biệt thự, villa hoặc nhà xưởng nhỏ mong muốn mở rộng công
suất hệ thống năng lượng mặt trời, tích hợp lưu trữ pin và vận hành ổn định kể
cả khi lưới điện mất kết nối.
Với khả năng hòa lưới, lưu trữ, cấp nguồn dự phòng, cùng
công suất đầu ra lên tới 12kW, đây là một trong những biến tần hybrid 1 pha mạnh
mẽ và linh hoạt nhất hiện nay.
1. VẬN HÀNH LINH HOẠT – TỐI ƯU TIÊU THỤ ĐIỆN NĂNG
Biến tần hỗ trợ nhiều chế độ làm việc tùy nhu cầu:
- Tự
tiêu thụ tối đa: ưu tiên dùng điện mặt trời, phần dư mới đẩy lên lưới
- Hòa lưới
kết hợp lưu trữ: sạc pin khi thừa điện, xả khi cần thiết
- Backup
dự phòng: cấp nguồn điện khi mất lưới, chuyển mạch <10ms
- Tối ưu
theo biểu giá điện (TOU): dùng pin vào giờ cao điểm để tiết kiệm tối đa
2. HIỆU SUẤT VƯỢT TRỘI – HỖ TRỢ DC/AC LÊN TỚI 150%
- 2 MPPT
độc lập, dải điện áp MPPT rộng từ 125V đến 500V
- Dòng sạc/xả
tối đa 240A, tương thích tốt với các dòng pin điện áp thấp (40–60V)
- Hỗ trợ
DC over-sizing tới 150% giúp khai thác tối đa năng lượng từ tấm pin
- Hiệu
suất tối đa lên tới 97.6%, hiệu suất MPPT đạt 99.9%
3. DỄ DÀNG TRIỂN KHAI VÀ GIÁM SÁT
- Thiết
kế gọn nhẹ, chỉ 24 kg, lắp đặt dạng treo tường
- Hệ thống
quản lý thông minh qua S-Miles Cloud App/Web
- Hỗ trợ
giao tiếp đa dạng: RS485, CAN, Wi-Fi, Ethernet, 4G
- Tích hợp
chức năng điều khiển máy phát điện, khởi động tải khẩn cấp, hỗ trợ kiểm
soát dòng xuất lưới
4. THÔNG SỐ KỸ THUẬT HYS-LV SERIES
|
Mã sản phẩm
|
HYS-8.0LV-EUG2
|
HYS-10.0LV-EUG2
|
HYS-12.0LV-EUG2
|
|
Pin
|
|
Loại pin
|
Li-ion/Acid-chì
|
|
Dải điện áp pin (V)
|
40-60
|
|
Dòng sạc/xả tối đa (A)
|
160/160
|
200/200
|
240/240
|
|
Công suất sạc/xả tối đa (W)
|
8000/8000
|
10000/10000
|
12000/12000
|
|
Chiến lược sạc cho pin Li-ion
|
Tự tính nghỉ với BMS
|
|
Đường cong sạc
|
3 Giai đoạn/Căn bằng
|
|
Cảm biến nhiệt độ bên ngoài
|
Tùy chọn
|
|
Giao tiếp
|
CAN
|
|
Phần ra AC (Không nối lưới)
|
|
Công suất đầu ra định mức (W)
|
8000
|
10000
|
12000
|
|
Công suất đầu biến liên tục tối đa (VA)
|
8800
|
11000
|
13200
|
|
Công suất đầu vào tối đa (W)
|
29000
|
23000
|
23000
|
|
Dạng lưới
|
L/N/PE
|
|
Điện áp đầu ra AC định mức/Dải (V)
|
220/230, 154-276
|
|
Tần số định mức (Hz)
|
50/60
|
|
Dòng điện đầu ra tối đa (A)
|
38.3
|
47.8
|
57.4
|
|
Dòng điện đầu ngắn tối đa (A)
|
100
|
100
|
100
|
|
Hệ số công suất
|
>0.99 (0.8 dẫn trước... - trễ 0.8)
|
|
THDv (Dải tuyến tính)
|
<3%
|
|
Phần ra AC (Nối lưới)
|
|
Công suất đầu ra định mức (W)
|
8000
|
10000
|
12000
|
|
Công suất biến liên tục định mức tối đa (VA)
|
16000, 10s
|
20000, 10s
|
23000, 10s
|
|
Thời gian chuyển mạch dự phòng (ms)
|
<10
|
|
Dạng lưới
|
L/N/PE
|
|
Điện áp đầu ra định mức (V)
|
220/230
|
|
Tần số đầu ra định mức (Hz)
|
50/60
|
|
Dòng điện đầu ra liên tục tối đa (A)
|
34.8
|
43.5
|
52.2
|
|
THDi (Dải tuyến tính)
|
<3%
|
|
Hiệu suất
|
|
Hiệu suất MPPT
|
99.9%
|
99.9%
|
99.9%
|
|
Hiệu suất tối đa
|
97.6%
|
97.6%
|
97.6%
|
|
Hiệu suất của EU
|
97.0%
|
97.0%
|
97.0%
|
|
Hiệu suất xả pin tối đa AC
|
95.0%
|
95.0%
|
95.0%
|
|
Bảo vệ
|
|
Bảo vệ chống đảo pha
|
Có tích hợp
|
|
Bảo vệ đấu cực tích điều vào chuỗi PV
|
Có tích hợp
|
|
Phát hiện điện trở cách điện
|
Có tích hợp
|
|
Bơm vì giám sát dòng điện dư
|
Có tích hợp
|
|
Bảo vệ quá dòng AC
|
Có tích hợp
|
|
Bảo vệ ngắn mạch AC
|
Có tích hợp
|
|
Bảo vệ quá điện áp và điện áp thấp AC
|
Có tích hợp
|
|
Bảo vệ chống sét
|
DC loại II/AC loại III
|
|
Thông số chung
|
|
Kích thước (R × C × S [mm])
|
502 × 740 × 202
|
|
Trọng lượng (kg)
|
41
|
|
Lắp đặt
|
Lắp đặt trên tường
|
|
Nhiệt độ hoạt động (°C)
|
-25 đến +65 (> 45, giảm công suất)
|
|
Độ ẩm tương đối
|
0-95%, không ngưng tụ
|
|
Hệ thống làm mát
|
Làm mát thông minh
|
|
Cực trục hệ thống (Năng lượng mái trời/Pin)
|
Không biến đổi (Dấu hiệu số nghĩa)
|
|
Độ cao (m)
|
+2000
|
|
Mức độ bảo vệ
|
IP65
|
|
Tiếng ồn (dB)
|
<40
|
|
Giao diện người dùng
|
LED, Ứng dụng
|
|
Điều vào/Báo ra kỹ thuật số
|
1 × DI, 2 × DO
|
|
Tốc độ sóng sáng
|
10
|
|
Giao tiếp
|
RS485, Tay chọn: Wi-Fi/Ethernet/4G
|
|
